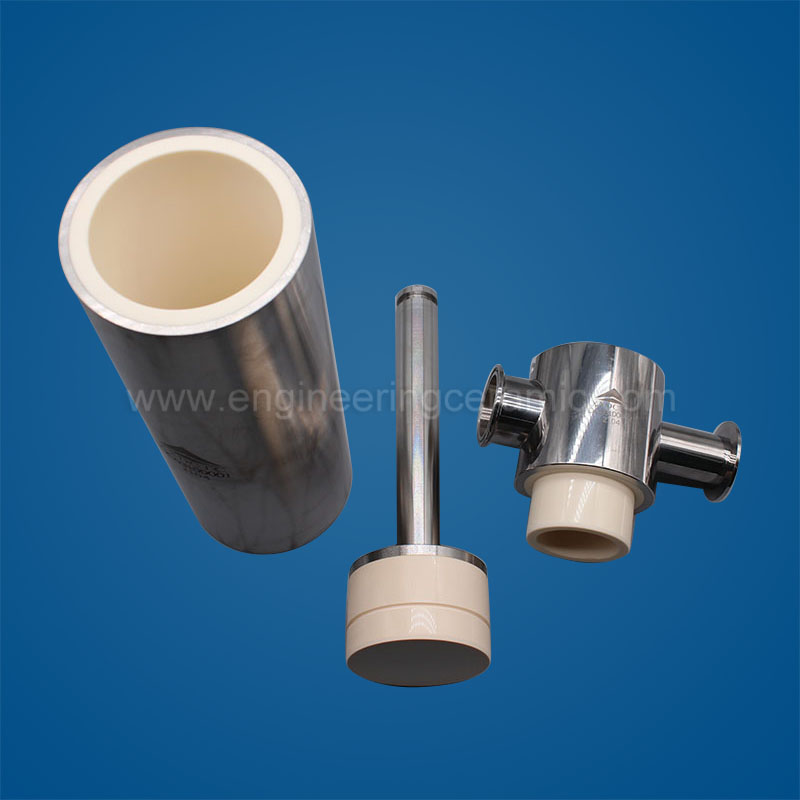

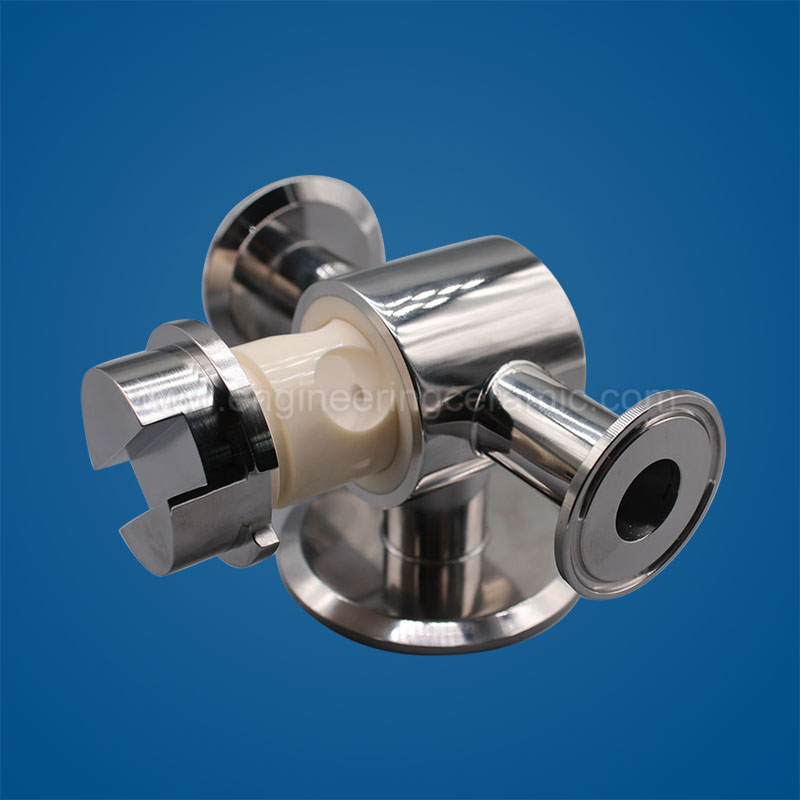

W pompach przemysłowych wykładzina służy jako rdzeń zużywający się, który jest bezpośrednio odporny na ścieranie i korozję. Od jego parametrów zależy niezawodność sprzętu i całkowite koszty eksploatacji. W ostatnich latach, napędzane postępem w materiałoznawstwie, ceramiczna wkładka pompystały się preferowanym ulepszeniem w porównaniu z tradycyjnymi wykładzinami metalowymi w branżach takich jak wiercenie ropy naftowej, przetwarzanie chemiczne, odsiarczanie gazów spalinowych (FGD) i nowa produkcja energii, ze względu na ich doskonałą odporność na zużycie i obojętność chemiczną.
Artykuł ten zawiera dogłębną analizę doboru ceramicznej tulei pompy, porównania materiałów, środków ostrożności przy montażu i najlepszych praktyk w zakresie konserwacji, opierając się na danych terenowych i standardach branżowych.
W porównaniu z konwencjonalnymi wkładkami bimetalicznymi, wykładziny ceramiczne oferują przewagę konkurencyjną w dwóch kluczowych wymiarach: twardości i obojętności chemicznej.
Wydłużony okres użytkowania: W trudnych warunkach pracy, w których występują szlamy pod wysokim ciśnieniem, płuczki wiertnicze i ciała stałe ścierne (np. piasek kwarcowy, opiłki żelaza, zrębki skalne), wykładziny metalowe często ulegają szybkim uszkodzeniom z powodu zużycia ściernego. Wkładki ceramiczne zazwyczaj zapewniają od 4000 do 10 000 godzin ciągłej pracy — od 5 do 10 razy dłużej niż alternatywy bimetaliczne. To radykalnie zmniejsza częstotliwość konserwacji i pracochłonność w zakładach wiertniczych lub produkcyjnych.
Ochrona współpracujących elementów: Wewnętrzna powierzchnia wykładziny ceramicznej może osiągnąć wyjątkowo wysokie wykończenie (chropowatość powierzchni tak niska jak Ra 0,1–0,3 μm). Ta mikroskopijna gładkość minimalizuje tarcie pomiędzy tuleją a tłokiem lub tłokiem, zmniejszając zużycie energii, jednocześnie znacznie wydłużając żywotność drogich uszczelek tłoka.
Nie każda ceramika jest taka sama. Optymalny wybór zależy od konkretnego medium i warunków pracy. Poniżej znajduje się porównanie trzech najpopularniejszych materiałów ceramicznych:
| Rodzaj materiału | Tlenek glinu (Al₂O₃) | ZTA (tlenek glinu wzmocniony tlenkiem cyrkonu) | Cyrkon (ZrO₂) |
|---|---|---|---|
| Kluczowe mocne strony | Bardzo wysoka twardość (HV 13 GPa); doskonała odporność na kwasy i zasady. | Zrównoważona wydajność: dobra twardość w połączeniu ze zwiększoną wytrzymałością; opłacalne. | Wyjątkowa odporność na pękanie (9 MPa·m¹/²) i wytrzymałość na zginanie (800 MPa). |
| Typowe zastosowania | Silnie żrące, niskoudarowe media chemiczne, takie jak elektrolity w akumulatorach litowych i dodatki do żywności. | Wiercenia na polach naftowych, szczelinowanie gazu łupkowego i zastosowania płuczek wysokociśnieniowych o dużej zawartości piasku. | Ekstremalne warunki, w których występują wysokie ciśnienie, duże uderzenia i duże cząstki stałe, np. wiercenie głębokich studni i transport szlamu. |
| Porady dotyczące wyboru | Wybierz, gdy dominuje korozja chemiczna, a ciała stałe są stosunkowo miękkie. | Obecnie najpopularniejsze ulepszenie na polach naftowych, zastępujące tradycyjne wykładziny ze stali chromowanej. | Wybierz, gdy wykładziny często ulegają uszkodzeniom w wyniku pękania (a nie zużycia). |
Materiały ceramiczne oferują ekstremalną twardość, ale są z natury kruche (niska odporność na uderzenia). Statystyki dotyczące awarii w terenie pokazują, że ponad 80% awarii wykładzin ceramicznych ma miejsce podczas instalacji, a nie podczas pracy. Aby uniknąć przedwczesnej awarii, należy ściśle przestrzegać następujących procedur:
Zakaz bezpośrednich uderzeń młotkiem: Podczas wciskania lub wyjmowania wykładziny z obudowy nigdy nie uderzaj bezpośrednio stalowym młotkiem w korpus ceramiczny ani metalową obudowę. Jeśli wymagane jest wspomaganie uderzenia, zawsze używaj pręta miedzianego, bloku z twardego drewna lub dedykowanej podkładki buforującej, aby równomiernie rozłożyć siłę. Bezpośrednie uderzenie może spowodować powstanie mikropęknięć niewidocznych gołym okiem, które będą się rozprzestrzeniać i powodować katastrofalną awarię, gdy pompa będzie pod obciążeniem.
Sprawdź luz montażowy: Przed zamontowaniem tłoka upewnij się, że maksymalna średnica zewnętrzna korpusu tłoka i wewnętrzna średnica tulei ceramicznej utrzymują minimalny luz montażowy wynoszący 0,20 mm. Niewystarczający luz lub zadziory na metalowym tłoku mogą powodować naprężenia punktowe podczas ruchu posuwisto-zwrotnego, powodując zarysowania lub pęknięcia wewnętrznej ścianki tulei.
Ochrona przed zamarzaniem w zimie: Podczas przestojów w środowiskach o niskiej temperaturze należy całkowicie spuścić wszystkie płyny (np. błoto lub wodę) z komory pompy i wykładziny. Jeśli uwięziona ciecz zamarznie i rozszerzy się, powstałe ciśnienie promieniowe może łatwo spowodować pęknięcie wkładki ceramicznej.
Kiedy wykładzina osiągnie granicę zużycia i należy ją wymienić, metoda usuwania zależy od rodzaju pompowanego medium:
W przypadku mediów o lekkim obciążeniu lub czystych: Jeśli medium jest czystą cieczą z niewielką zawartością substancji stałych, wykładzinę można zwykle bez trudu oddzielić od obudowy. Włóż podważacze symetrycznie w szczeliny lub otwory na obu końcach wykładziny i delikatnie je rozciągnij.
W przypadku mediów o dużej wytrzymałości lub o dużej lepkości: Jeśli medium zawiera dużą zawartość części stałych lub jest bardzo lepkie, wykładzina może przylgnąć do obudowy. W takim przypadku użyj mosiężnego wybijaka lub kołka z twardego drewna i delikatnie uderzaj równomiernie w zewnętrzny obwód wkładki, aby stopniowo wypchnąć ją z obudowy. Nigdy nie przykładaj skoncentrowanej siły tylko po jednej stronie, ponieważ spowoduje to przechylenie się linera i dalsze zablokowanie.
W przypadku konkretnych zastosowań należy zapoznać się z następującymi normami technicznymi, aby zapewnić zgodność i niezawodność:
Zastosowania do odsiarczania gazów spalinowych (FGD): należy zapoznać się z chińską normą T/CGMA 011001-2017 (Pompy z wyłożeniem ceramicznym do odsiarczania gazów spalinowych), która wymaga konstrukcji kompozytowej składającej się z metalowej obudowy + ceramicznej wykładziny z tlenku glinu dla części zwilżanych, z projektowanym okresem użytkowania nie krótszym niż 5 lat dla wirników i płyt ścieralnych.
Transport szlamu: Upewnij się, że maksymalny rozmiar cząstek stałych w medium nie przekracza 80% minimalnego wymiaru przekroju poprzecznego pompy. Zapobiega to zatykaniu i łagodzi zużycie udarowe okładziny ceramicznej.
Aktualizacja do wersji Aceramiczna wkładka pompyto zasadniczo strategia zwalczania zużycia za pomocą twardości i zwalczania korozji za pomocą obojętności chemicznej. Chociaż początkowy koszt zakupu jest wyższy niż w przypadku tulei metalowych, całkowity koszt posiadania (TCO) jest zdecydowanie korzystny, biorąc pod uwagę znacznie dłuższą żywotność i ochronę, jaką zapewniają tuleje ceramiczne współpracującym elementom tłoka.
Kluczem do sukcesu są zdyscyplinowane praktyki instalacyjne i ścisłe unikanie obciążeń udarowych. Przy prawidłowej obsłudze wykładzina ceramiczna zapewni trwałą, niezawodną i opłacalną wydajność nawet w najbardziej wymagających środowiskach przemysłowych.
