Precyzja obróbki na twardo wykracza poza standardowe CNC — kruchość tlenku glinu, skurcz podczas spiekania i integralność powierzchni dyktują każdy wybór projektu przed rozpoczęciem produkcji
Inżynierowie określajączęści obrabiane z ceramiki z tlenku glinustoją przed innym wyzwaniem niż komponenty metalowe czy plastikowe. Tlenek glinu o wysokiej czystości (Al₂O₃ ≥ 95%) zapewnia wyjątkową twardość, wytrzymałość na ściskanie i stabilność dielektryczną, ale te same właściwości sprawiają, że obróbka po spiekaniu jest trudna, a obróbka w stanie surowym przed spiekaniem nieprzewidywalna. W tym artykule wyjaśniono, jak wybrać odpowiedni gatunek tlenku glinu, zarządzać tolerancjami na etapach wypalania i szlifowania oraz sprawdzać krytyczne cechy, takie jak otwory, krawędzie i powierzchnie uszczelniające. Dowiesz się także o głównych trybach awarii — wykruszaniu się krawędzi, mikropęknięciach i utracie przyczepności metalizacji — dzięki czemu zespoły zakupowe i projektowe będą mogły wyjść poza zwykłe arkusze danych ceramiki w kierunku niezawodnych części dostosowanych do konkretnego zastosowania.
Komponenty ceramiczne z tlenku glinu nie są po prostu wysokotemperaturowymi zamiennikami metali. Zasadniczo zmieniają sposób, w jaki system zarządza zużyciem, korozją i izolacją elektryczną. W zastosowaniach obejmujących przepusty próżniowe, płyny medyczne i czujniki samochodowe, ostateczna wydajność obrabianej części zależy w równym stopniu od przetwarzania surowego proszku oraz sekwencji szlifowania, docierania i polerowania diamentem.
Zależność pomiędzy wymiarami po wypaleniu a tolerancjami po wykończeniu jest krytyczna. Typowy skurcz przy spiekaniu dla tlenku glinu o zawartości od 96% do 99,8% waha się od 15% do 20% liniowo, ze znacznymi różnicami między partiami. Obróbka po spiekaniu — przy użyciu narzędzi diamentowych — może osiągnąć ±0,005 mm w przypadku otworów i ±0,01 mm w przypadku płaskości, ale każde przejście usuwania naddatku stwarza ryzyko wprowadzenia uszkodzeń podpowierzchniowych. Obróbka w stanie zielonym (przed wypalaniem) umożliwia szybsze usuwanie materiału i mniejsze zużycie narzędzia, ale anizotropia skurczu może w nieprzewidywalny sposób zniekształcać otwory i szczeliny. Doświadczeni dostawcy modelują obie trasy i wybierają je na podstawie proporcji i ilości cech.
W sprzęcie półprzewodnikowym efektory końcowe i wykładziny komór z tlenku glinu muszą przetrwać erozję plazmy i ekstremalne cykle termiczne, przy jednoczesnym zachowaniu limitów wytwarzania cząstek o wielkości poniżej mikrona. Precyzyjnie obrobione rowki i porty próżniowe nie mogą zatrzymywać gazów procesowych. W medycznych urządzeniach wszczepialnych głowy kości udowych z tlenku glinu wymagają wykończenia powierzchni Ra <0,01 µm i kontroli pęknięć krawędzi, aby uniknąć katastrofalnych złamań pod cyklicznym obciążeniem. W przypadku samochodowych układów zapłonowych końcówki izolatorów wymagają stałych odległości upływu i odporności na rozgorzenie — wszelkie przypalenia spowodowane szlifowaniem lub naprężenia szczątkowe obniżają wytrzymałość dielektryczną o 30% lub więcej.
W przeciwieństwie do materiałów ciągliwych, części z tlenku glinu są definiowane poprzez kombinację określonych wymiarów, wskaźników integralności powierzchni i statystycznych testów sprawdzających.
Gatunki tlenku glinu wyróżniają się czystością i średnią wielkością ziaren. Tlenek glinu o zawartości 95–96% zapewnia równowagę pomiędzy kosztem, wytrzymałością (≈300–350 MPa wytrzymałości na zginanie) i opornością elektryczną (>10¹⁴ Ω·cm). Tlenek glinu o stężeniu od 99,6% do 99,8% zwiększa wytrzymałość na zginanie do 400–450 MPa i poprawia odporność na zużycie, ale wymaga droższej obróbki diamentowej. Rozmiar ziarna bezpośrednio wpływa na wytrzymałość krawędzi: materiały drobnoziarniste (1–3 µm) polerują, aby uzyskać gładsze powierzchnie i są odporne na mikroodpryski, podczas gdy gruboziarnisty (> 5 µm) tlenek glinu jest łatwiejszy w obróbce na świeżo, ale pęka łatwiej pod obciążeniem punktowym.
Krytyczne specyfikacje obejmują:
| Proces | Usuwanie zapasów | Ryzyko uszkodzenia powierzchni | Typowe zastosowanie |
|---|---|---|---|
| Frezowanie w stanie zielonym | Wysoki | Niski (przed wypalaniem) | Otwory, szczeliny, cienkie ścianki |
| Szlif diamentowy w stanie spiekanym | Średni | Średni | OD/ID, płaskie powierzchnie |
| Docieranie | Bardzo niski | Minimalny | Powierzchnie uszczelniające, powierzchnie pomiarowe |
| Obróbka ultradźwiękowa | Niski | Niski | Złożone kontury 3D, delikatne geometrie |

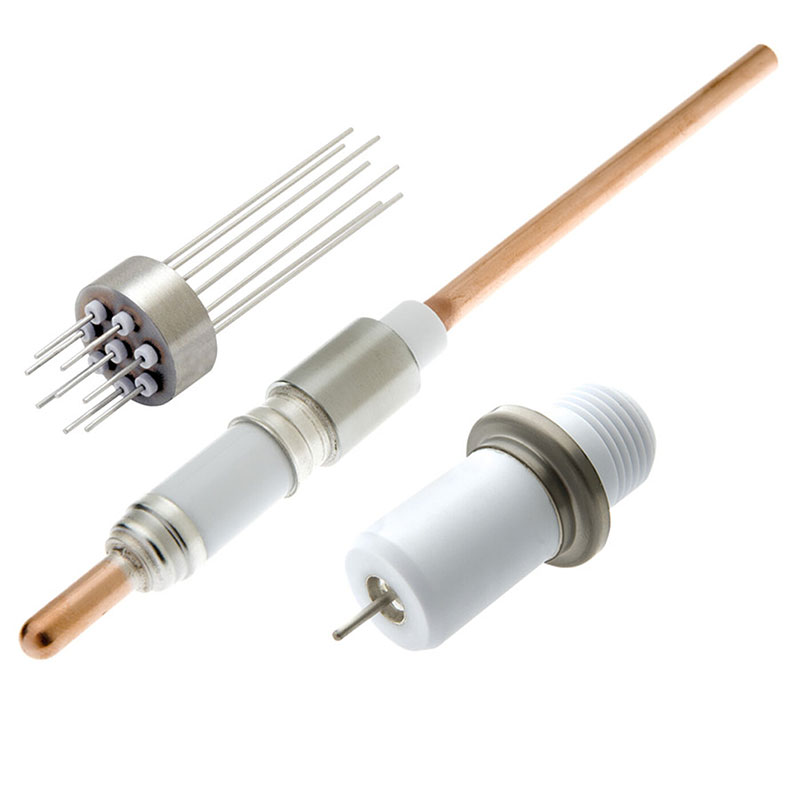

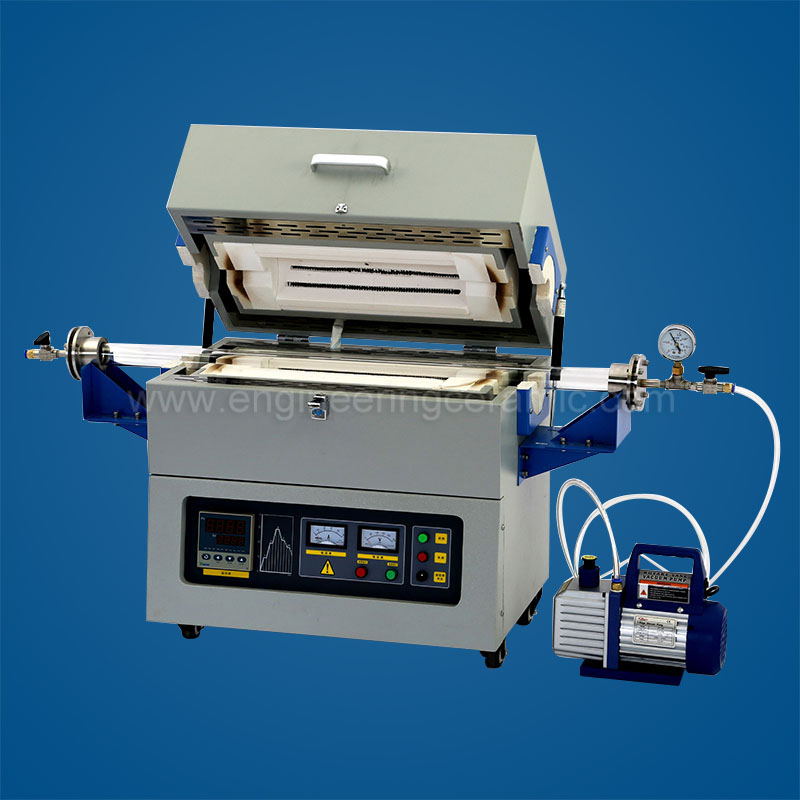

Części z tlenku glinu rzadko działają samodzielnie. Często są lutowane, zaciskane lub mocowane termokurczliwie w metalowych obudowach. Różnicowa rozszerzalność cieplna (tlenek glinu ≈6–8 ppm/°C w porównaniu ze stalą nierdzewną ≈17 ppm/°C) powoduje naprężenia montażowe, które należy opanować za pomocą pasowania wciskowego. Typowa zasada: w przypadku szpilki z tlenku glinu o średnicy 10 mm w stalowej obudowie wcisk nie powinien przekraczać 0,01–0,02 mm w temperaturze pokojowej, aby uniknąć pęknięcia podczas wkładania.
Metalizacja tlenku glinu — zazwyczaj molibdenu i manganu lub aktywnych stopów do lutowania twardego — wymaga, aby obrobiona powierzchnia miała określony profil chropowatości (około 0,4–0,8 µm Ra) zapewniający przyczepność. Zbyt gładka i metalizacja łuszczy się; zbyt szorstka, a pod wpływem cykli termicznych tworzą się mikropęknięcia.
Kwalifikowani dostawcy muszą zapewnić:
Niestandardowe części obrobione z tlenku glinu zazwyczaj wymagają MOQ wynoszącego 200–1 000 sztuk w celu ekonomicznej amortyzacji narzędzi diamentowych. Terminy realizacji: obróbka w stanie surowym 2–3 tygodnie plus cykl spiekania (3–5 dni) plus szlifowanie wykańczające (1–2 tygodnie). Zamówienia pilne z istniejącym oprzyrządowaniem mogą trwać 10–15 dni. Prywatne etykietowanie nie jest typowe, ale dostawcy oferują niestandardowe opakowania (tacki przystosowane do pomieszczeń czystych, torby z kontrolowaną partią) i certyfikat zgodności z każdą przesyłką.
| Poziom rynku | Cena za sztukę (typowa mała część) | Czystość i obróbka | Kluczowa charakterystyka |
|---|---|---|---|
| Gospodarka | 2–2–8 | 95% Al₂O₃, opalany w procesie opalania lub minimalne mielenie | Luźne tolerancje ±0,1 mm, widoczne odpryski na krawędziach, brak testów sprawdzających. Nadaje się do niekrytycznych elementów dystansowych. |
| Przemysłowy | 10–10–30 | 96–99% Al₂O₃, szlifowane na kluczowych powierzchniach | Tolerancje ±0,025 mm, podstawowe złamanie krawędzi, pobieranie próbek z kontroli wymiarowej. |
| Precyzja/krytyczna | 40–40–150+ | 99,6%+ Al₂O₃, docierane i polerowane | Tolerancje ±0,005 mm, 100% kontrola krawędzi, przetestowane, pakowane w pomieszczeniu czystym. |
Wdrożyć czteroetapowy proces decyzyjny:
Równowaga kosztów i niezawodności oznacza akceptację wypalonych powierzchni na niefunkcjonalnych powierzchniach i inwestowanie budżetu na szlifowanie wyłącznie w średnice współpracujące, powierzchnie uszczelniające lub okna optyczne.
Jaka jest różnica między obróbką tlenku glinu w stanie surowym a obróbką w stanie spiekanym?
Obróbka w stanie zielonym tnie niewypaloną ceramikę, co jest szybsze, ale musi uwzględniać skurcz liniowy wynoszący 15–20%. W obróbce w stanie spiekanym stosuje się narzędzia diamentowe na w pełni wypalonym materiale, co zapewnia wysoką precyzję, ale wiąże się z większymi kosztami.
Jak wybrać odpowiednią czystość tlenku glinu dla mojej części?
95–96% w przypadku ogólnego zużycia i izolacji elektrycznej. 99,6%+ dla wysokiej odporności na korozję, ekstremalnej wytrzymałości dielektrycznej lub polerowanych powierzchni łożysk.
Czy części z tlenku glinu można gwintować?
Nie. Bezpośrednie gwintowanie prawie zawsze prowadzi do złamania. Użyj wciskanych metalowych wkładek, lutowanych kołków lub przeprojektuj pod kątem klejenia lub zaciskania.
Jakiego wykończenia powierzchni potrzebuję do powierzchni uszczelniającej?
≤0,05 µm Ra dla statycznych uszczelek metalowo-ceramicznych; ≤0,02 µm Ra dla dynamicznych uszczelek ślizgowych; po wypaleniu (≈1,6 µm Ra) jest dopuszczalne tylko w przypadku powierzchni nieuszczelniających.
Jak sprawdzić, czy obrobiona maszynowo część z tlenku glinu jest bezpieczna w użyciu?
Poproś o dane z badań kontrolnych (np. wytrzymałość na rozerwanie lub zginanie reprezentatywnych próbek), kontrolę krawędzi w powiększeniu oraz zapisy z testów penetracji barwnika pod kątem cech wysokiego ryzyka.
